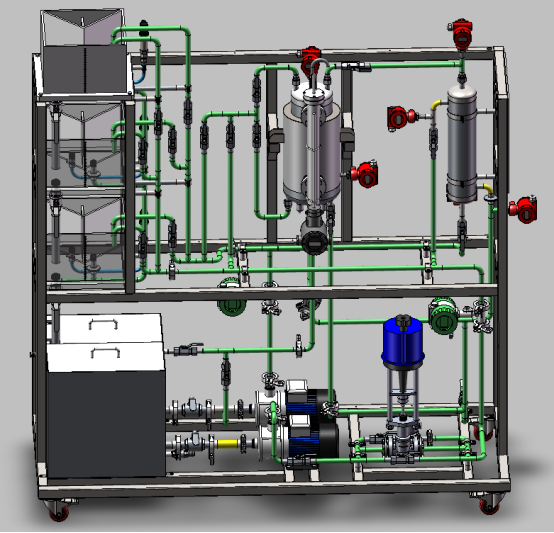

化工仪表与控制实训装置CH-SX-YBKZ
装置功能：
装置功能：可实现液位高度的位式控制实训、加热水温的位式控制实训、水箱液位的定值控制实训、加热水温的定值控制实训、电动调节阀支路流量的定值控制实训、变频调速磁力泵支路流量的定值控制实训、水箱液位与调节阀流量的串级控制实训、水箱液位与变频调速磁力泵支路流量的串级控制实训、单闭环流量比值控制实训、双闭环流量比值控制实训。
主要配置：蓄水槽、高位槽、加热锅炉、换热器、离心泵、增压泵、液位仪表、温度仪表、压力仪表、流量仪表、循环水泵、电磁阀、闸阀、控制屏、不锈钢框架等。
公用设施 水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。
电：电压AC380V，功率5KW，标准三相五线制。每个实验室需要配置1~2个接地点（安全地及信号地）。
技术参数：蓄水槽，不锈钢材质，96L；
高位槽：不锈钢材质，16L；
加热锅炉：功率2.5kw；
换热器：不锈钢材质，换热面积0.5㎡；
离心泵：不锈钢材质，扬程14米，功率370w，电压380V
增压泵：扬程12米，功率260w，电压380V
液位仪表：701压力变送器、1151差压变送器、磁翻板液位计
温度仪表：PT100、CU50热电阻和热电偶传感器
压力仪表：Y-1 00压力表、701压力变送器
流量仪表：涡轮流量计、孔板流量计
设备整体为抛光不锈钢框架，带刹车轮。
设备总长：2.2m*1.2m*1.7m
配置清单：
| 序号 | 名称 | 单元组成 | 数量 | 单位 |
| 1 | 循环水泵 | 卧式多级离心泵：流量2m³/h；扬程15m；驱动功率370W；电压380V；转速2850r/min，级数：2级 | 2 | 台 |
| 2 | 热水泵 | 小型增压泵：流量14升/分；扬程12米；驱动功率260W；电压220V；转速2800r/min | 1 | 台 |
| 3 | 电加热 | 湿式加热管，电压220V；功率2500W | 1 | 台 |
| 4 | 冷水槽 | 304不锈钢材质，尺寸：Φ300mm×600mm | 1 | 套 |
| 5 | 热水槽 | 304不锈钢材质，尺寸：Φ300mm×500mm | 1 | 套 |
| 6 | 储水槽 | 304不锈钢材质，尺寸：长×宽×高×厚：700mm×440mm×400mm×1.2mm | 1 | 套 |
| 7 | 仪表控制台 | 尺寸：长×宽×高：1200mm×750mm×700mm | 1 | 套 |
| 8 | 工业焊接管 | Φ19mm×δ2mm,工业304不锈钢,GB，若干。Φ25mm×δ2mm, 工业304不锈钢,GB，若干。 PU管：Φ10mm，若干 | 1 | 批 |
| 9 | 铜质闸阀 | DN15，GB | 6 | 个 |
| 10 | 铜质闸阀 | DN25，GB | 2 | 个 |
| 11 | 球阀 | DN15，GB | 1 | 个 |
| 12 | 电磁阀 | 电源220VAC，操作压力≤1MPa | 2 | 个 |
| 13 | 电动球阀 | 阀体材质：304不锈钢，前后法兰连接，输入信号4-20mA，直线行程，调节精度0.5%，防护等级IP68 | 1 | 个 |
| 14 | 压力仪表 | Y100压力表，量程0~0.25MPa，精度等级1.6 | 1 | 个 |
| 15 | 压力变送器 | 量程0~6KPa，电源24VDC，输出4-20mA，精度0.5%FS，接口M20*1.5,防爆等级DⅡCT6 | 1 | 个 |
| 16 | 压力变送器 | 量程0~250KPa，电源24VDC，输出4-20mA，精度0.2%FS，防护等级IP65 | 1 | 个 |
| 17 | 温度仪表 | PT100热电阻传感器，精度0.5%FS，1个；Cu50热电阻传感器，精度0.5%FS,防爆等级DⅡCT6 | 1 | 个 |
| 18 | K型热电偶传感器 | 精度0.75%FS | 2 | 个 |
| 19 | 液位仪表 | 磁翻板液位计，DN20/L500mm，304不锈钢法兰连接，适用温度≤100℃，压力≤1.6MPa,防护等级IP65,防爆等级DⅡCT6 | 1 | 个 |
| 20 | 差压仪表 | 差压传感器，量程0~25KPa，电源24VDC，输出4-20mA，精度0.5%FS，防护等级IP65，工作温度-40℃-85℃ | 2 | 个 |
| 21 | 流量仪表 | 涡轮流量计，DN15，304不锈钢主体材质，测量范围0.6~6m3/h工作温度-20℃—+120℃，防护等级IP65，精度0.5%FS，输出4-20mA | 1 | 个 |
| 22 | 标准孔板流量计 | DN20 | 1 | 个 |
| 23 | 智能仪表 | 智能测量报警仪表 | 1 | 个 |
| 24 | 人工智能控制调节器 | 人工智能控制调节器 | 3 | 个 |
